▲ 圖1 電路圖
▲ 圖2 電路圖
1、搭建電路
??首先搭建最簡化的電路圖，其中兩個三極管的型號，在實際電路中分別使用的是 8050 和 8550。下面看一下仿真的結果。電路起振，輸出電阻上的電壓波形是一個占空比非常小的脈沖波形。
下面通過仿真結果來求取仿真波形參數。脈沖波形高度不到2V。?通過脈沖前后沿的時間??可以獲得脈沖寬度為5.74微秒。仿真結果的頻率?可以通過求取其周期來獲得。?周期為 0.321毫秒。對應3114Hz。

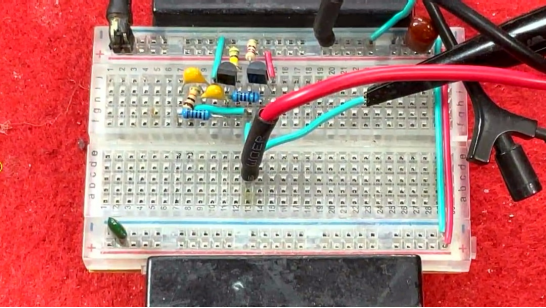

在面包板上搭建測試電路。電路非常簡單，很快就搭建完畢了。
2、測試結果
施加6V工作電壓，測量 R1上的電壓波形。電路已經起振，輸出脈沖波形的占空比非常小。振蕩頻率大約為2.27kHz。對脈沖寬度進行測量，展開信號波形?？梢钥吹矫}沖寬度為 5.68微秒。波形占空比大約為 1.3%。

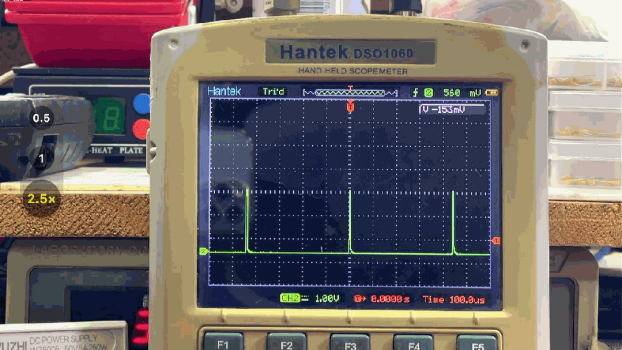

▲ 測量振蕩波形
3、增加基極阻容

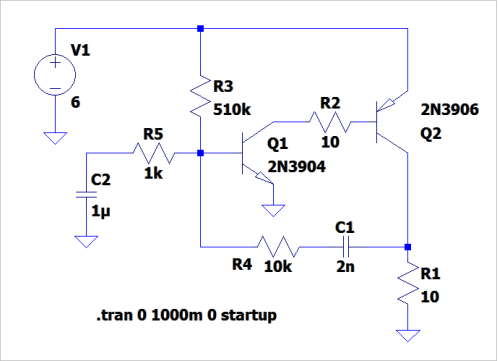

下面，在這個電路上?增加R5,C2電容，看是否可以對振蕩波形產生隨機影響。這是在面包板上搭建的電路。先看一下仿真波形。電路在開始的時候電壓逐漸上升，然后開始震蕩。最后，可以看到電路出現了抖動情況。實際電路產生的波形看似更加的不穩定。這是電路內部產生的隨機現象。
下面將R1的阻值?修改為 1k歐姆。重新進行仿真，可以看到仿真結果和前面是一致的。但是，實際電路的波形則變得非常穩定，輸出電壓波形降低到 1V左右。

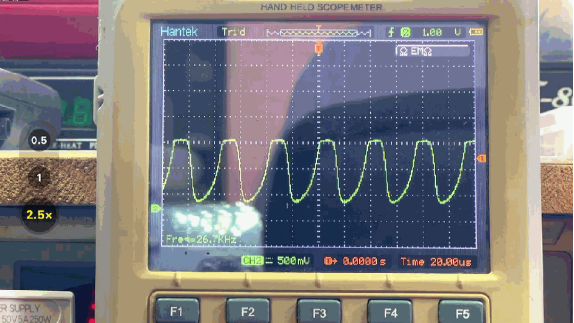

圖 震蕩穩定了
